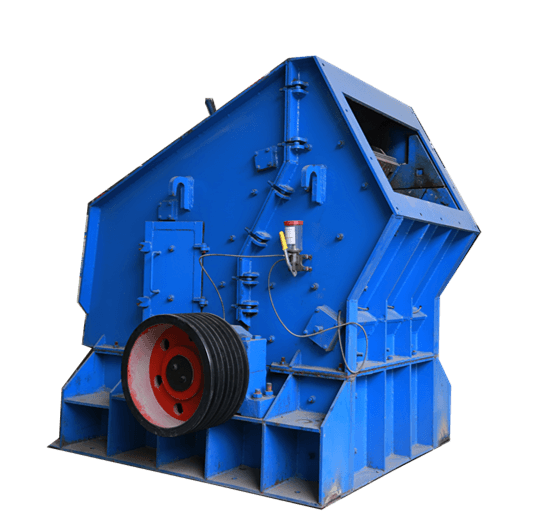

产品简介

反击式破碎机是一种利用冲击能来破碎物料的破碎机械。当矿石进入破碎腔后即受到高速回转的锤头之冲击而进行选择性破碎；矿石从冲击过程中获得巨大的动能，并以高速抛向第一级反击板，由于反击板的反击作用，矿石再次受到破碎，被反击板弹回来的矿石又再次受到锤头的冲击，继续重复上述破碎过程；之后，此破碎矿石又同样以高速被抛向第二级反击板，进一步得到破碎；这样，矿石经过锤头、反击板的连续多次撞击作用以及矿石之间的相互碰撞作用，便不断沿自身的节理面产生裂缝、松散而被破碎；当其粒度小于锤头和反击板之间的缝隙时，就从设备下部卸出。

结构组成

反击式破碎机主要由机架、传动机构、转子、锤头、反击板等组成，其主要结构特点是：

★、机架：由上、下两部分组成，采用螺栓联接；在机架内部所有接触破碎物料的部位均设置有可更换的衬板，且在进料口处设置有链幕，起到防护作用；

★、传动机构：由电动机通过带传动带动主轴和转子作高速回转运动；

★、转子：采用整体铸钢结构，具有大的质量能，同时坚固耐用，也便于安装锤头；

★、反击板：由新型耐磨材料制成，自由地悬挂在设备内部；

★、锤头：由新型耐磨材料制成，通过楔块固定在转子上。

工作原理

本机工作时，在电动机的带动下，转子高速旋转，物料进入板锤作用区时，与转子上的板锤撞击破碎，后又被抛向反击装置上再次破碎，然后又从反击衬板上弹回到板锤作用区重新破碎，此过程重复进行，物料由大到小进入一、二、三、反击腔重复进行破碎，直到物料被破碎至所需粒度，由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。

产品特点

反击式破碎机采用新的制造技术，独特的结构设计，加工成品呈立方体，无张力和裂缝，粒形相当好，能处理粒度不大于120-500毫米、抗压强度不超过320兆帕的各种粗、中、细物料矿石、岩石（花岗岩、石灰石、混凝土等），广泛用于水电、高速公路、人工砂石料、破碎等行业。该系列反击式破碎结构独特、配备高铬板锤、独特的反击衬板；适合硬岩破碎、效率高节能；排料粒度大小可调，能简化破碎流程，而且具有破碎比大、破碎效率高、产品形状呈立方体、可选择性破碎等优点

排料粒度大小可调，能简化破碎流程；反击板与板锤间隙能方便调节，可控制出料粒度，且颗粒形状好；

均整板结构使排料更呈小粒径和立方体形，且无内纹；转子的背板能承受转子极高的转动惯量和锤头的冲击破碎力；

结构紧凑、刚性好、转子具有大的转动惯量；板锤、反击板和衬板由新型耐磨材料制成，抗冲击、抗磨损、使用寿命长；

合理的板锤结构，具有装卸快、多换位的特点，缩短更换板锤时间；多功能液压站，具有液压高速排料间隙，反击板稳定减振以及机体自动开启等多功能。
