JQT系列轻质隔墙板挤压机采用新创的、随机张拉埋设上、下保护层钢筋或预拉上下保护层钢筋的工艺,普硅水泥或硅酸盐水泥作胶凝剂,低碳钢丝作增强材料,膨胀珍珠岩、陶粒、炉渣、粉煤灰、水渣、河沙等作集料,将传统手工拉模、地模或立模制板工艺所需的多道工序集于一体,通过该机一次成型。工艺新颖、技术先进,降低了制品成本,提高了制品质量和生产效率,是生产轻质隔墙板的核心设备。

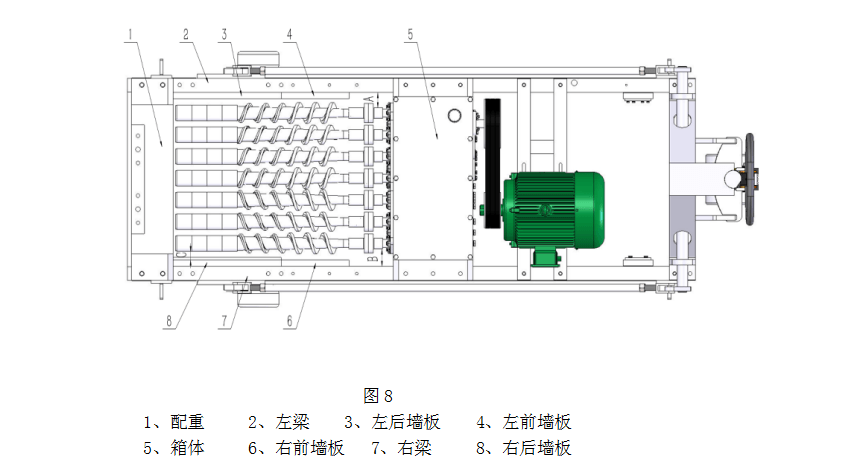

轻质墙板挤压机结构:
配套副机:配料机、轻骨料混凝土专用搅拌机、切割机、破碎机、运料车、运板车、起板车、装板机。

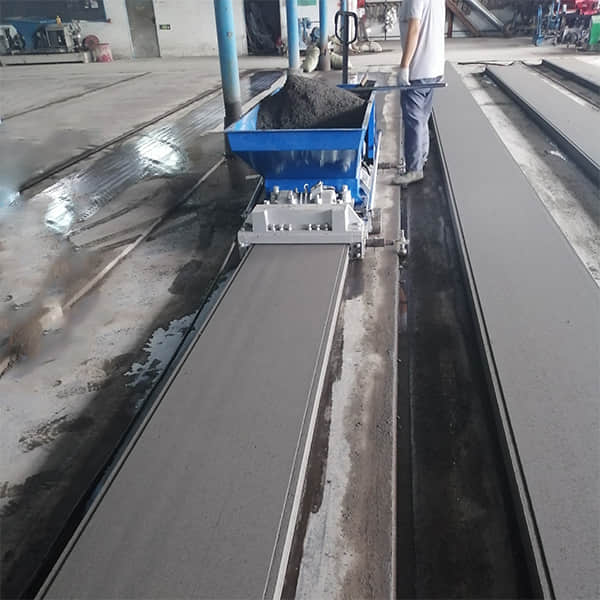

该机将轻质隔墙板生产的布料、振动、成形、脱模多道工序集于一体:主电机通过皮带轮将动力传递给减速箱,减速箱输出轴带动螺旋搅刀在其机架(墙板)、振动器(振动体)和台座构成的成型腔内旋转;将来自料斗的轻质混合料不断输送到成型腔,轻质混合料在成型腔内受到螺旋搅刀挤压和振动器连续振捣的双重作用下,产生共振而不断被挤压密实,并达到要求的形状尺寸和密实程度,同时,被振捣密实的条板对旋转着的搅刀产生反作用力,推动挤压机不断前进,从而实现连续制板。通过该机尾部的成型刮板,将所制板上面抹光。
型号 规格 | 制板规格 | 制板速度 (m/min) | 配套动力 | Lifetime of Mixing blade | 设备外形尺寸 (长*宽*高mm) | 整机重量 (kg) | ||||
板高 | 板宽 | 孔数 | 孔径 | 主电机 | 振动器 | |||||
JQT6×60 | 60 | 600 | 9 | 38 | >0.8~3.2 | 4 | 0.8 | >80 | 2500*860*750 | 644 |
JQT8×60 | 80 | 600 | 8 | 48 | >0.8~3.2 | 4 | 0.8 | >80 | 2600*880*750 | 934 |
JQT9×60 | 90 | 600 | 7 | 58 | >0.8~3.2 | 4 | 0.8 | >80 | 2600*900*750 | 942 |
JQT10×60 | 100 | 600 | 6 | 68 | >0.8~3.2 | 4 | 0.8 | >80 | 2600*900*750 | 956 |
JQT11×60 | 110 | 600 | 5 | 78 | >0.8~3.2 | 5.5 | 1.1 | >80 | 2600*900*820 | 956 |
JQT12×60 | 120 | 600 | 5 | 88 | >0.8~3.2 | 5.5 | 1.1 | >80 | 2600*900*820 | 1044 |
JQT14×60 | 140 | 600 | 5 | 90 | >0.8~3.2 | 5.5 | 1.1 | >80 | 2500*900*880 | 1044 |
JQT15×60 | 150 | 600 | 4 | 110 | >0.8~3.2 | 5.5 | 1.1 | >80 | 2500*900*880 | 1192 |
JQT16×60 | 160 | 600 | 4 | 110 | >0.8~3.2 | 5.5 | 1.1 | >80 | 2500*950*900 | 1192 |
JQT18×60 | 180 | 600 | 3 | 135 | >0.8~3.2 | 7.5 | 1.1 | >80 | 2500*950*900 | 1350 |
JQT20×60 | 200 | 600 | 3 | 40 | >0.8~3.2 | 11 | 4 | >80 | 2700*975*800 | 1200 |
JQT20×60 | 200 | 600 | 12 | 37.4 | >0.8~3.2 | 15 | 4 | >80 | 2620*975*800 | 1250 |
1、效率高,每分钟可制板0.8-3.0米。
2、板密实度均匀一致,改变了左旋与右旋搅刀分界处的板材强度低、拼装后易从该处开裂的状况。
3、机械化程度高;全液压升降。
4、节约原材料:断头钢丝可人工挽接使用;所制条板可生产到达端头拉筋处,从而使钢筋和混合料,在台座端头处均无浪费,提高了台座 利用率;
5、可不用槽钢轨道,节约台座制作费用,降低生产难度,提高制作精度。
6、使用寿命长,主要易损件搅刀可达8万米以上,振动板可达10万米以上,边墙板可达6万米以上。
